W Audi A4 B6 temat audi a4 b6 bezpieczniki pod maską w praktyce sprowadza się do trzech miejsc: obudowy elektroniki w podszybiu, głównego bezpiecznika przy akumulatorze i klasycznej skrzynki w kabinie. To ważne, bo wiele usterek elektrycznych tego modelu nie zaczyna się od „spalonego bezpiecznika”, tylko od wilgoci w podszybiu, zaśniedziałych styków albo szukania w niewłaściwym miejscu. Poniżej pokazuję, gdzie dokładnie szukać, co tam siedzi i jak sprawdzać to bez zgadywania.
Najważniejsze miejsca do sprawdzenia w pierwszej kolejności
- Pod maską nie ma jednej dużej, oczywistej skrzynki jak w wielu nowszych autach.
- W komorze silnika najważniejsze są obudowa elektroniki w podszybiu i bezpiecznik główny przy akumulatorze.
- Większość zwykłych bezpieczników nadal znajduje się w kabinie, po lewej stronie deski rozdzielczej.
- W podszybiu siedzą zwykle obwody związane z silnikiem, przekaźniki i część zabezpieczeń osprzętu.
- Jeśli ten sam bezpiecznik pali się ponownie, problemem zwykle nie jest sam wkład, tylko zwarcie albo wilgoć w instalacji.
Gdzie faktycznie szukać bezpieczników w Audi A4 B6
W tym modelu łatwo popełnić jeden podstawowy błąd: zakładać, że pod maską jest jedna prosta skrzynka z wszystkimi bezpiecznikami. W rzeczywistości Audi rozdzieliło instalację na kilka poziomów. Najważniejsze elementy pod maską są w tylnej części komory silnika, przy podszybiu i akumulatorze, a reszta standardowych bezpieczników siedzi w kabinie.
| Miejsce | Co tam znajdziesz | Dlaczego to ważne | Jak do tego podejść |
|---|---|---|---|
| Obudowa elektroniki w podszybiu | Przekaźniki, dodatkowe bezpieczniki, złącza sterownika silnika | Obsługuje obwody związane z pracą jednostki napędowej | Trzeba zdjąć osłony podszybia, a czasem także elementy przy wycieraczkach |
| Bezpiecznik główny na akumulatorze | Główny bezpiecznik 150 A | Chroni podstawowe zasilanie instalacji | Sprawdza się go osobno, pod osłoną akumulatora |

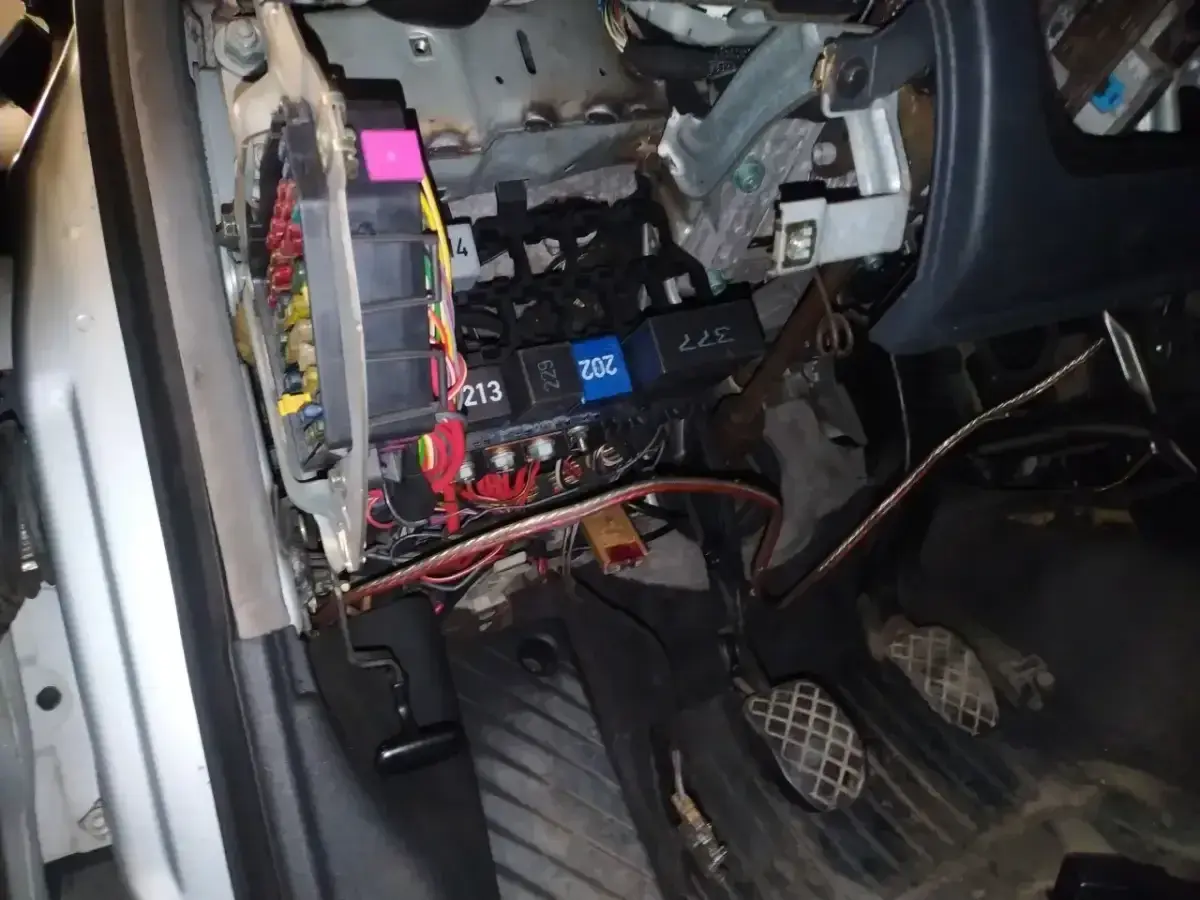

| Skrzynka bezpieczników w kabinie | Większość bezpieczników 5-30 A | Obsługuje większość odbiorników komfortu i wyposażenia | Znajduje się po lewej stronie deski rozdzielczej, za pokrywą |
Z mojego doświadczenia właśnie to rozróżnienie oszczędza najwięcej czasu. Gdy kierowca szuka wszystkiego pod maską, łatwo przegapić fakt, że w A4 B6 tylko część instalacji jest tam zebrana. Skoro już wiadomo, gdzie to jest, przejdźmy do tego, jak dostać się do samej obudowy bez uszkadzania plastików.
Jak dostać się do obudowy w podszybiu bez walki z plastikami
Jeśli chcesz tylko sprawdzić gniazda i bezpieczniki, nie zaczynaj od szarpania przypadkowych pokryw. W B6 dostęp do elektroniki w podszybiu jest bardziej pracochłonny niż w prostych autach miejskich, bo elementy są schowane pod osłoną podszybia i układem wycieraczek.
- Wyłącz zapłon i wyjmij kluczyk.
- Otwórz maskę i zlokalizuj tylną część komory silnika przy podszybiu.
- Zdejmij gumową uszczelkę pokrywy podszybia.
- Odepnij i wysuń pokrywę podszybia do przodu.
- Jeżeli potrzebujesz pełnego dostępu, zdemontuj ramiona wycieraczek i kratkę podszybia.
- Zdejmij osłonę obudowy elektroniki i dopiero wtedy sprawdzaj przekaźniki oraz dodatkowe bezpieczniki.
Przy samej diagnostyce nie trzeba od razu rozbierać wszystkiego do gołej blachy. Jeśli interesuje Cię tylko bezpiecznik główny przy akumulatorze, zacznij od osłony dodatniego bieguna i samego wkładu topikowego. Głębszy demontaż ma sens dopiero wtedy, gdy podejrzewasz wilgoć, korozję albo problem z przekaźnikami.
Warto też uważać na siłę. Kratka podszybia i zaczepy osłon potrafią pękać, a potem zamiast jednego prostego sprawdzenia robi się niepotrzebna naprawa plastiku. Kiedy już wiesz, jak otworzyć tę część auta, można przejść do tego, co dokładnie chronią te bezpieczniki.
Co zwykle chronią elementy pod maską
Pod maską w A4 B6 nie ma przypadkowych obwodów. To są zwykle elementy związane z zasilaniem silnika, osprzętu i wybranych układów pomocniczych. Trzeba jednak pamiętać, że dokładny układ zależy od silnika, skrzyni i wyposażenia, więc nie każdy egzemplarz ma identyczny rozkład.
| Element | Typowe zabezpieczenie | Co zasila | Jakie objawy daje awaria |
|---|---|---|---|
| Bezpiecznik główny na akumulatorze | 150 A | Główne zasilanie instalacji | Auto może stracić zasilanie lub zacząć zachowywać się bardzo niestabilnie |
| Elektronika silnika | 15 A | Sterowanie pracą silnika i czujniki | Brak startu, błędy ECU, nierówna praca |
| Pompa wtórnego powietrza | 40 A | Układ emisji spalin, głównie w benzynie | Kontrolka silnika, problemy z testem emisji, brak pracy pompy |
| Skrzynia automatyczna | 15 A | Zasilanie wybranych obwodów automatu | Szarpanie, brak prawidłowej komunikacji, tryb awaryjny |
| Przekaźnik zasilania Motronic | Przekaźnik | Podaje zasilanie na sterowanie silnika | Rozrusznik kręci, ale auto nie odpala |
Najbardziej zdradliwy jest fakt, że w tym aucie objaw nie zawsze wskazuje na sam bezpiecznik. Zdarza się, że wszystko wygląda dobrze, a problem siedzi w przekaźniku, zaśniedziałej końcówce albo nieszczelnym podszybiu. I właśnie dlatego sama lista elementów to za mało, jeśli auto zaczęło wariować elektrycznie.
Jak sprawdzić usterkę, żeby nie wymieniać części na ślepo
Jeżeli coś przestaje działać, nie zaczynaj od losowej wymiany wkładów „na próbę”. Z mojego doświadczenia najwięcej czasu zabiera nie sama wymiana bezpiecznika, tylko ustalenie, czy winny jest przepalony element, czy problem z zasilaniem, masą albo korozją w gnieździe.
- Sprawdź, czy usterka dotyczy jednego obwodu, czy kilku naraz.
- Porównaj amperaż bezpiecznika z opisem na pokrywie albo z dokumentacją auta.
- Nie ograniczaj się do oględzin przez plastik. Bezpiecznik może wyglądać dobrze, a być uszkodzony przy samym mostku.
- Użyj miernika albo lampki kontrolnej i sprawdź napięcie po obu stronach gniazda.
- Jeśli bezpiecznik pali się ponownie, nie zakładaj mocniejszego. Szukaj zwarcia w instalacji.
- Sprawdź, czy w podszybiu nie ma wody, liści albo zielonego nalotu na stykach.
W praktyce właśnie woda jest w tym modelu częstym winowajcą. Zatkane odpływy podszybia potrafią zrobić z obudowy elektroniki mały zbiornik, a potem zaczynają się losowe błędy, brak startu albo dziwne zaniki zasilania. To już prowadzi do ostatniej rzeczy, którą warto sprawdzić, zanim uznasz, że winny jest sam bezpiecznik.
Co jeszcze sprawdzam, gdy problem wraca mimo dobrej wkładki
Jeśli bezpiecznik jest cały, a usterka wraca, patrzę szerzej niż tylko na sam element topikowy. W B6 często decydują szczegóły, które na pierwszy rzut oka wyglądają niegroźnie.
- Odpływy podszybia, bo stojąca woda potrafi zabić połączenia elektryczne szybciej niż sam przepalony bezpiecznik.
- Stan akumulatora i jego główne połączenia, zwłaszcza przy dodatnim biegunie z bezpiecznikiem 150 A.
- Masy nadwozia, bo słaby punkt masowy daje objawy podobne do awarii bezpiecznika.
- Wtyczki sterownika silnika i przekaźników w podszybiu, szczególnie jeśli problem pojawia się po deszczu.
W Audi A4 B6 temat pod maską nie kończy się więc na jednym pudełku z wkładami. Jeśli podejdziesz do tego metodycznie, szybko odróżnisz prostą usterkę od realnego problemu z instalacją i nie stracisz czasu na wymianę przypadkowych elementów.
