Samochód elektryczny wygląda prosto od zewnątrz, ale pod nadwoziem pracuje układ napędowy, który trzeba zestroić jak jeden organizm. W praktyce budowa samochodu elektrycznego krok po kroku zaczyna się od platformy, a kończy na kalibracji oprogramowania, testach izolacji i sprawdzeniu ładowania. Poniżej rozkładam ten proces na części pierwsze: od baterii i BMS, przez silnik i falownik, aż po chłodzenie i bezpieczeństwo wysokiego napięcia.
Najważniejsze elementy to bateria, napęd, ładowanie i chłodzenie
- Bateria trakcyjna zwykle ma od około 40 do 100+ kWh i jest kontrolowana przez BMS.
- Falownik zamienia prąd stały z baterii na prąd zmienny potrzebny silnikowi.
- W Europie i w Polsce dominują Type 2 dla AC oraz CCS2 dla DC.
- Układ 12 V nadal zasila sterowniki, oświetlenie i elementy komfortu.
- Najczęstsze problemy dotyczą izolacji, chłodzenia i oprogramowania.
Z czego składa się samochód elektryczny
Ja patrzę na EV nie jak na „auto bez silnika spalinowego”, tylko jak na zestaw kilku mocno powiązanych układów. W praktyce najważniejsze są trzy warstwy: magazyn energii, elektronika mocy i infrastruktura pomocnicza, która dba o chłodzenie, zasilanie 12 V oraz komunikację między modułami. Jak podaje Departament Energii USA, inwerter, przetwornica DC/DC i ładowarka pokładowa są kluczowymi elementami takiego układu.
| Komponent | Rola | Dlaczego ma znaczenie przy montażu |
|---|---|---|
| Pakiet baterii trakcyjnej | Magazynuje energię do jazdy | Decyduje o zasięgu, masie i bezpieczeństwie całej konstrukcji |
| BMS | Nadzoruje napięcie, temperaturę i balansowanie ogniw | Chroni pakiet przed przeładowaniem, przegrzaniem i nierówną pracą cel |
| Falownik | Zmienia prąd stały na prąd zmienny dla silnika | Wpływa na osiągi, sprawność i kulturę pracy napędu |
| Silnik trakcyjny | Wytwarza moment obrotowy | Muszą być dobrane parametry mocy, chłodzenia i charakterystyki pracy |
| Przekładnia redukcyjna | Dopasowuje obroty silnika do kół | Upraszcza napęd i zmniejsza liczbę ruchomych części |
| Ładowarka pokładowa | Przekształca AC z sieci na DC dla baterii | Warunkuje szybkość ładowania z domu lub wallboxa |
| Przetwornica DC/DC | Obniża wysokie napięcie do poziomu instalacji 12 V | Zasila światła, multimedia, sterowniki i akumulator pomocniczy |
| Układ chłodzenia | Stabilizuje temperaturę baterii, silnika i elektroniki | Wprost wpływa na trwałość, moc i możliwości szybkiego ładowania |
| Złącze ładowania | Łączy auto z infrastrukturą zewnętrzną | W Europie najczęściej pracuje w standardzie Type 2 / CCS2 |
| Akumulator 12 V | Utrzymuje pracę elektroniki pomocniczej | Bez niego auto może nie uruchomić kontaktorów HV |
Jeśli któryś z tych elementów jest niedoszacowany, auto może wyglądać dobrze na papierze, ale w eksploatacji zacznie zdradzać słabe miejsca. I właśnie dlatego sam proces montażu ma tak duże znaczenie.
Jak wygląda montaż auta elektrycznego w fabryce
W produkcji seryjnej nie chodzi o skręcenie kilku modułów pod koniec linii. Najpierw projektuje się architekturę, potem integruje elementy tak, żeby od początku pasowały do siebie mechanicznie, elektrycznie i termicznie. To właśnie tu widać różnicę między dopracowanym EV a prototypem, który działa tylko w idealnych warunkach.
-
Projekt platformy i punktów mocowania

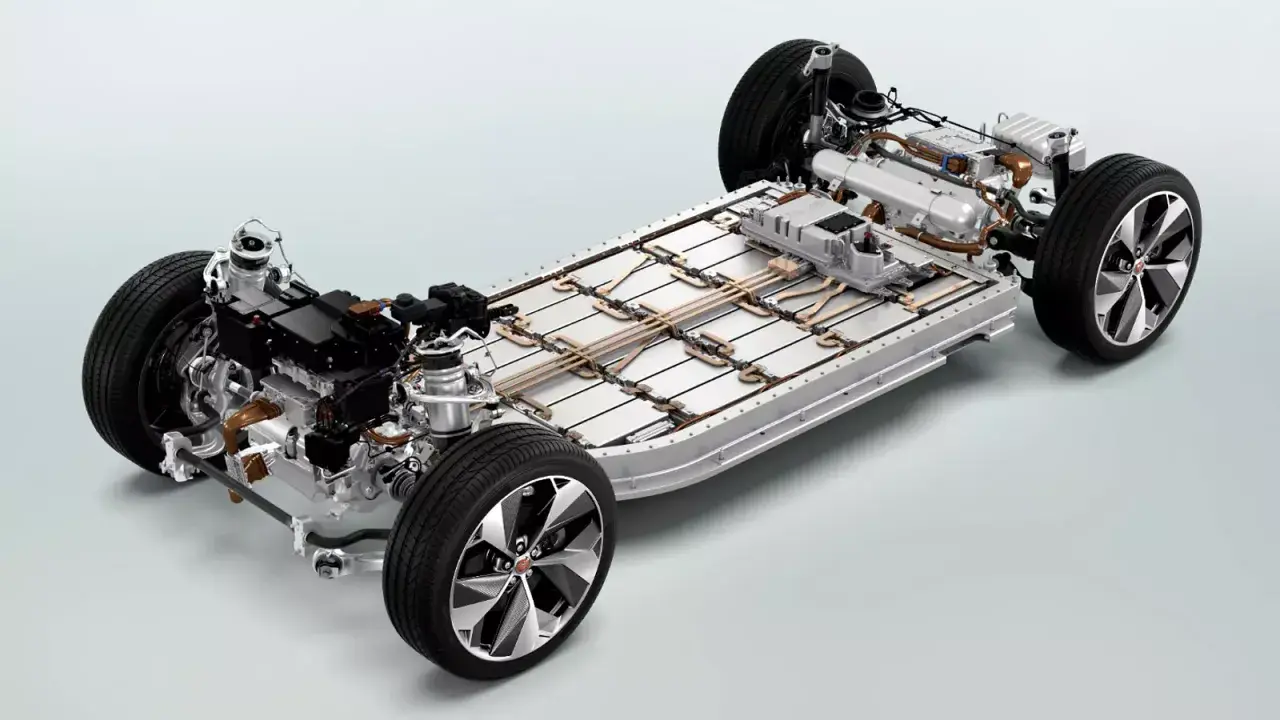

Inżynierowie ustalają, gdzie ma trafić bateria, jak poprowadzić wiązki wysokiego napięcia i jak rozłożyć masę. W autach seryjnych coraz częściej stosuje się dedykowaną platformę „skateboard”, czyli podwozie zaprojektowane od razu pod pakiet baterii w podłodze.
-
Montaż nadwozia w stanie surowym
Powstaje struktura nośna, a dopiero później dodaje się elementy pod baterię, uszczelnienia, osłony i punkty prowadzenia przewodów. Dobrze wykonane nadwozie ma tu kluczowe znaczenie, bo bateria jest ciężka i wymaga bardzo sztywnego, stabilnego osadzenia.
-
Złożenie baterii trakcyjnej
Ogniwa trafiają do modułów, a moduły do pakietu. Na tym etapie sprawdza się połączenia, rezystancję izolacji, szczelność obudowy i działanie układu chłodzenia. To najdelikatniejszy etap całej produkcji, bo drobny błąd później potrafi wrócić jako problem z zasięgiem, temperaturą albo ładowaniem.
-
Instalacja zespołu napędowego
Silnik, falownik i przekładnia często są montowane jako jeden kompaktowy moduł. Dzięki temu łatwiej kontrolować wibracje, skrócić wiązki i uprościć całą zabudowę podwozia.
-
Poprowadzenie wiązek HV i LV
Wiązki wysokiego napięcia i niskiego napięcia prowadzi się osobno, z zachowaniem odpowiednich dystansów i osłon. Tu nie ma miejsca na przypadek, bo późniejszy serwis i diagnostyka zależą od tego, czy instalacja jest czytelna i logiczna.
-
Integracja oprogramowania i elektroniki
Po montażu hardware'u auto dostaje kalibracje BMS, falownika, systemu ładowania i sterowników pokładowych. To etap, który często bywa niedoceniany, a właśnie on decyduje o płynności jazdy, odzysku energii i zachowaniu auta przy szybkim ładowaniu.
-
Testy końcowe
Sprawdza się szczelność, izolację, komunikację między modułami, działanie ładowania i pracę napędu pod obciążeniem. Dobrze zrobione EV nie przechodzi tylko jednego testu drogowego, ale serię prób, które mają wyłapać błędy jeszcze przed wydaniem auta klientowi.
Największym i najbardziej wrażliwym modułem pozostaje bateria, dlatego warto przyjrzeć się jej osobno.
Bateria trakcyjna i BMS
Bateria trakcyjna nie jest po prostu dużym akumulatorem. To układ złożony z ogniw, modułów, obudowy, chłodzenia, czujników oraz elektroniki nadzorującej. W autach osobowych najczęściej spotkasz pakiety od około 40 do 100+ kWh, ale sama pojemność nie mówi jeszcze wszystkiego. O realnym użytkowaniu decydują też chemia ogniw, sposób chłodzenia, intensywność szybkiego ładowania i jakość zarządzania energią.
BMS, czyli Battery Management System, pilnuje napięcia pojedynczych cel, temperatury, prądu ładowania i rozładowania oraz balansowania ogniw. Jego rola jest prostsza do zrozumienia niż do niedoszacowania: jeśli BMS działa dobrze, bateria starzeje się wolniej i bezpieczniej; jeśli działa źle albo jest źle skalibrowany, użytkownik odczuwa spadki zasięgu, ograniczenia mocy i problemy z ładowaniem.
W praktyce zwracam uwagę na trzy rzeczy:
- czy pakiet ma sensowne chłodzenie cieczą albo inne skuteczne odprowadzanie ciepła,
- czy moduły są dobrze zabezpieczone mechanicznie i przeciwwilgociowo,
- czy BMS umie równomiernie balansować ogniwa, zamiast reagować dopiero wtedy, gdy problem już narósł.
W produkcji ogniw i pakietów liczy się też kolejność procesu: przygotowanie elektrod, składanie cel, formowanie, a dopiero później pakietowanie. To nie jest detal dla technologów, tylko coś, co później przekłada się na trwałość całej baterii. Kiedy ten obszar jest dopracowany, można sensownie przejść do napędu i elektroniki mocy.
Napęd elektryczny i elektronika mocy
Napęd to serce całego auta, ale jego praca nie ogranicza się do samego silnika. W praktyce kluczowy jest zestaw: silnik trakcyjny, falownik, przekładnia redukcyjna, przetwornica DC/DC i ładowarka pokładowa. Silnik robi ruch, elektronika mocy steruje energią, a przekładnia dopasowuje obroty do kół. W nowoczesnych konstrukcjach te elementy bywają zintegrowane w jeden kompaktowy moduł, często nazywany e-axle.
Jak podaje Departament Energii USA, falownik zamienia prąd stały z baterii na prąd zmienny potrzebny silnikowi, a przetwornica DC/DC obniża napięcie dla instalacji pokładowej. To właśnie ten duet sprawia, że duży pakiet wysokiego napięcia może jednocześnie napędzać auto i zasilać całą elektronikę 12 V.
Warto zapamiętać kilka praktycznych rzeczy:
- Falownik nie tylko zamienia DC na AC, ale też precyzyjnie steruje momentem obrotowym.
- Silnik w EV najczęściej pracuje w jednym zakresie sprawności, dlatego nie potrzebuje klasycznej wielobiegowej skrzyni.
- Przekładnia redukcyjna upraszcza układ i ogranicza straty mechaniczne.
- Ładowarka pokładowa odpowiada za ładowanie AC, czyli z domowej instalacji albo wallboxa.
- Przetwornica DC/DC utrzymuje przy życiu całą „małą” instalację samochodu.
Najczęściej spotykane architektury pracują na napięciu rzędu kilkuset woltów, a w nowszych konstrukcjach pojawiają się także wyższe poziomy napięcia. Różnice w napięciu nie zmieniają jednak zasady działania: im lepsza synchronizacja między baterią, inwerterem i silnikiem, tym bardziej przewidywalna jest reakcja auta na gaz. Gdy napęd jest już zestrojony, wchodzą do gry ładowanie, 12 V i chłodzenie.
Ładowanie, zasilanie 12 V i chłodzenie
W Polsce i szerzej w Europie najczęściej spotkasz ładowanie AC przez Type 2 oraz ładowanie DC przez CCS2. To ważne, bo te dwa tryby działają inaczej po stronie auta. Przy ładowaniu AC energia trafia do ładowarki pokładowej, która dopiero wewnątrz samochodu zamienia ją na prąd stały. Przy DC cały ciężar przejmuje infrastruktura zewnętrzna, więc do baterii trafia już odpowiednio przygotowany prąd.
| Tryb ładowania | Co robi auto | Typowe zastosowanie | Praktyczny efekt |
|---|---|---|---|
| AC Type 2 | Ładowarka pokładowa zamienia AC na DC | Dom, garaż, wallbox, część publicznych punktów | Najwygodniejsze ładowanie nocne i codzienne |
| DC CCS2 | Auto odbiera prąd stały bezpośrednio do baterii | Szybkie ładowanie w trasie | Znacznie krótszy postój, ale większe obciążenie termiczne |
W praktyce ładowanie AC najczęściej mieści się w zakresie 3,7-22 kW, a ładowanie DC w okolicach 50-350 kW, zależnie od auta i stacji. To właśnie dlatego szybkie ładowanie wygląda efektownie w reklamach, ale w codziennym użytkowaniu najwygodniej działa zwykłe, spokojne ładowanie nocne.
Nie wolno też zapominać o układzie 12 V. On nadal zasila oświetlenie, infotainment, zamki, sterowniki i część systemów bezpieczeństwa. Bez sprawnego akumulatora pomocniczego auto może nie uruchomić kontaktorów wysokiego napięcia, nawet jeśli bateria trakcyjna jest pełna.
Do tego dochodzi chłodzenie. W wielu konstrukcjach bateria, silnik i elektronika mają osobne pętle albo przynajmniej różne obiegi cieczy. To nie jest kosmetyka, tylko warunek utrzymania mocy, szybkiego ładowania i sensownej żywotności pakietu. Z mojego punktu widzenia to właśnie chłodzenie najczęściej zdradza, czy konstrukcja jest naprawdę dopracowana. Kiedy ten obszar jest zaniedbany, wracają problemy z degradacją i ograniczaniem mocy.
Bezpieczeństwo wysokiego napięcia i typowe błędy montażowe
Układ wysokiego napięcia nie wybacza improwizacji. NHTSA przypomina, że przy pracy z EV trzeba używać odpowiedniego wyposażenia diagnostycznego i mieć przygotowanie do obsługi układów HV. To samo myślenie warto przenieść na produkcję i serwis: nie wystarczy, że auto jedzie, trzeba jeszcze wiedzieć, czy jeździ bezpiecznie.
Najczęstsze błędy, które widzę w słabszych projektach, są zaskakująco powtarzalne:
- zbyt słaba izolacja przewodów i złączy wysokiego napięcia,
- mieszanie wiązek HV i LV bez wyraźnej separacji,
- niedostateczne chłodzenie baterii albo falownika,
- brak testu izolacji po złożeniu pakietu,
- niewłaściwe uszczelnienie obudowy baterii,
- niedopasowane oprogramowanie BMS, falownika i ładowarki.
W praktyce jeden źle wykonany detal potrafi uruchomić całą lawinę problemów: auto ogranicza moc, przerywa ładowanie albo zgłasza błąd izolacji. W skrajnych przypadkach ryzyko dotyczy już nie tylko komfortu, ale też bezpieczeństwa pożarowego. Dlatego przy EV nie ma sensu oszczędzać na procedurach testowych, nawet jeśli na etapie montażu wszystko „wydaje się” działać. Gdy te ryzyka są jasne, łatwiej ocenić, czy lepsza będzie dedykowana platforma, czy konwersja istniejącego nadwozia.
Gotowa platforma czy konwersja spalinówki
Jeśli rozmawiamy o seryjnym samochodzie, dedykowana platforma EV wygrywa prawie zawsze. Ja zwykle patrzę na nią jak na rozwiązanie, które od początku przewiduje miejsce na baterię w podłodze, sensowny rozkład masy i logiczne prowadzenie chłodzenia. Adaptacja auta spalinowego może być ciekawa technicznie, ale prawie zawsze wiąże się z kompromisami.
| Podejście | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Dedykowana platforma EV | Lepsze rozłożenie masy, więcej miejsca na baterię, łatwiejsze chłodzenie i prostsza integracja systemów | Wyższy koszt projektu i większa złożoność na etapie rozwoju | Produkcja seryjna, auta rodzinne, samochody z dużym zasięgiem i szybkim ładowaniem |
| Konwersja platformy spalinowej | Szybszy start projektu, możliwość wykorzystania istniejącego nadwozia | Problemy z miejscem na baterię, masą, chłodzeniem i homologacją | Prototypy, projekty niszowe, klasyki, małe serie i edukacyjne przebudowy |
W praktyce konwersja ma sens wtedy, gdy celem jest konkretny projekt, a nie udawanie seryjnego produktu. Jeśli ktoś chce jeździć codziennie i mieć przewidywalną eksploatację, lepszym wyborem jest platforma zaprojektowana od początku pod napęd elektryczny. To także ważna lekcja dla każdego, kto myśli o własnym projekcie: najpierw architektura, dopiero potem części. Na końcu i tak decyduje nie sam katalog komponentów, tylko to, jak dobrze wszystko zostało złożone w jedną całość.
Na co patrzeć, żeby elektryk był dopracowany, a nie tylko szybki
Jeżeli mam ocenić samochód elektryczny technicznie, zaczynam nie od przyspieszenia, tylko od trzech rzeczy: temperatury, oprogramowania i jakości integracji. Dobrze zrobione EV nie przegrzewa baterii przy kilku mocnych przyspieszeniach, nie gubi stabilności ładowania i nie wymaga ciągłego „ratowania” aktualizacjami. To właśnie wtedy widać, że konstrukcja została przemyślana od podstaw.
- Architektura termiczna ma wystarczający zapas, żeby auto nie dławiło mocy po rozgrzaniu.
- BMS działa płynnie i nie reaguje nerwowo na normalną eksploatację.
- Połączenia wysokiego napięcia są dobrze zabezpieczone i łatwe do serwisowania.
- Ładowanie AC i DC przebiega stabilnie, bez częstych przerw i komunikatów o błędzie.
- Układ 12 V nie jest traktowany jako dodatek, tylko jako pełnoprawna część systemu.
Dobrze zbudowany samochód elektryczny nie wygrywa tylko parametrem 0-100 km/h. Wygrywa przewidywalnością, temperaturą pracy, szybkością ładowania i odpornością na codzienne użycie. I właśnie to, moim zdaniem, najlepiej oddaje sens całej tej konstrukcji: nie pojedynczy komponent, ale sposób, w jaki wszystkie elementy współpracują ze sobą każdego dnia.
