Gdy silnik benzynowy traci moc, szarpie albo nie chce zapalić, jedną z podejrzanych części bywa cewka. Ten element pracuje jednak nie tylko w układzie zapłonowym, lecz także w filtrach, przetwornicach, przekaźnikach i wielu innych obwodach auta. Wyjaśniam, do czego służy cewka, jak działa, jakie ma zastosowania oraz jak odróżnić jej awarię od problemów ze świecami, przewodami lub zasilaniem.
Cewka magazynuje energię i pomaga sterować prądem
- Główna zasada polega na gromadzeniu energii w polu magnetycznym.
- Cewka zapłonowa podnosi napięcie instalacji 12 V do poziomu potrzebnego do wytworzenia iskry.
- W elektronice cewki filtrują zakłócenia, stabilizują zasilanie i uczestniczą w przetwarzaniu energii.
- Objawy uszkodzenia to między innymi wypadanie zapłonu, szarpanie, trudny rozruch i kontrolka silnika.
- Sam pomiar rezystancji multimetrem nie zawsze wystarcza do pewnej diagnozy.
Do czego służy cewka w samochodzie i elektronice
Cewka indukcyjna to element z uzwojeniem, zwykle wykonanym z miedzianego drutu. Kiedy płynie przez nie prąd, powstaje pole magnetyczne, w którym cewka może przechować energię. Gdy prąd zaczyna się zmieniać, element przeciwstawia się tej zmianie, a zgromadzona energia może zostać oddana do obwodu.
Najważniejszym parametrem jest indukcyjność oznaczana symbolem L i wyrażana w henrach. W praktyce kierowca nie musi wykonywać obliczeń, ale ta właściwość tłumaczy, dlaczego cewka może zarówno wygładzać prąd, jak i pomagać wytworzyć bardzo wysokie napięcie. W samochodzie efekt ten wykorzystywany jest przede wszystkim w układzie zapłonowym.
W obwodzie prądu stałego cewka po chwili przewodzi prąd podobnie jak element o niewielkiej rezystancji. Dla szybko zmieniających się sygnałów jej opór pozorny rośnie, dlatego może tłumić zakłócenia i ograniczać nagłe zmiany prądu. To właśnie dlatego podobne elementy znajdziemy zarówno przy świecy zapłonowej, jak i w modułach sterujących, ładowarkach czy systemach audio.
Cewka a kondensator
Te dwa elementy często występują razem, ale działają inaczej. Cewka przechowuje energię w polu magnetycznym, natomiast kondensator robi to w polu elektrycznym. Współpraca obu podzespołów pozwala budować filtry, obwody rezonansowe i przetwornice napięcia.
Jak działa cewka zapłonowa w silniku benzynowym

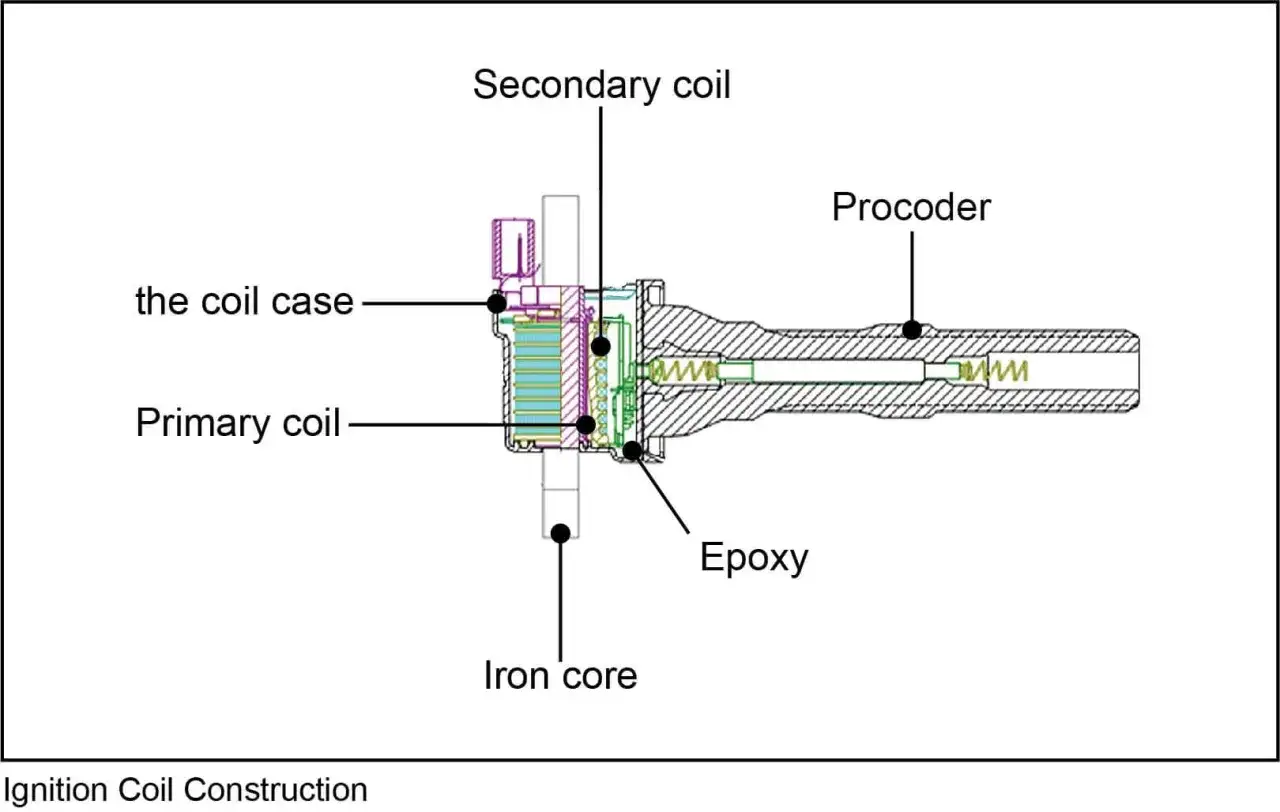

Cewka zapłonowa działa jak specjalny transformator. Jej uzwojenie pierwotne otrzymuje napięcie z instalacji samochodu, najczęściej około 12 V, a sterownik silnika odpowiednio włącza i wyłącza przepływ prądu. W chwili przerwania obwodu pole magnetyczne gwałtownie zanika i indukuje wysokie napięcie w uzwojeniu wtórnym.
To napięcie może osiągać kilkanaście, a w niektórych konstrukcjach nawet kilkadziesiąt tysięcy woltów. Trafia do świecy zapłonowej, gdzie przeskok iskry zapala mieszankę paliwowo-powietrzną. Bez sprawnej cewki silnik benzynowy może kręcić rozrusznikiem, ale nie będzie prawidłowo spalał mieszanki.

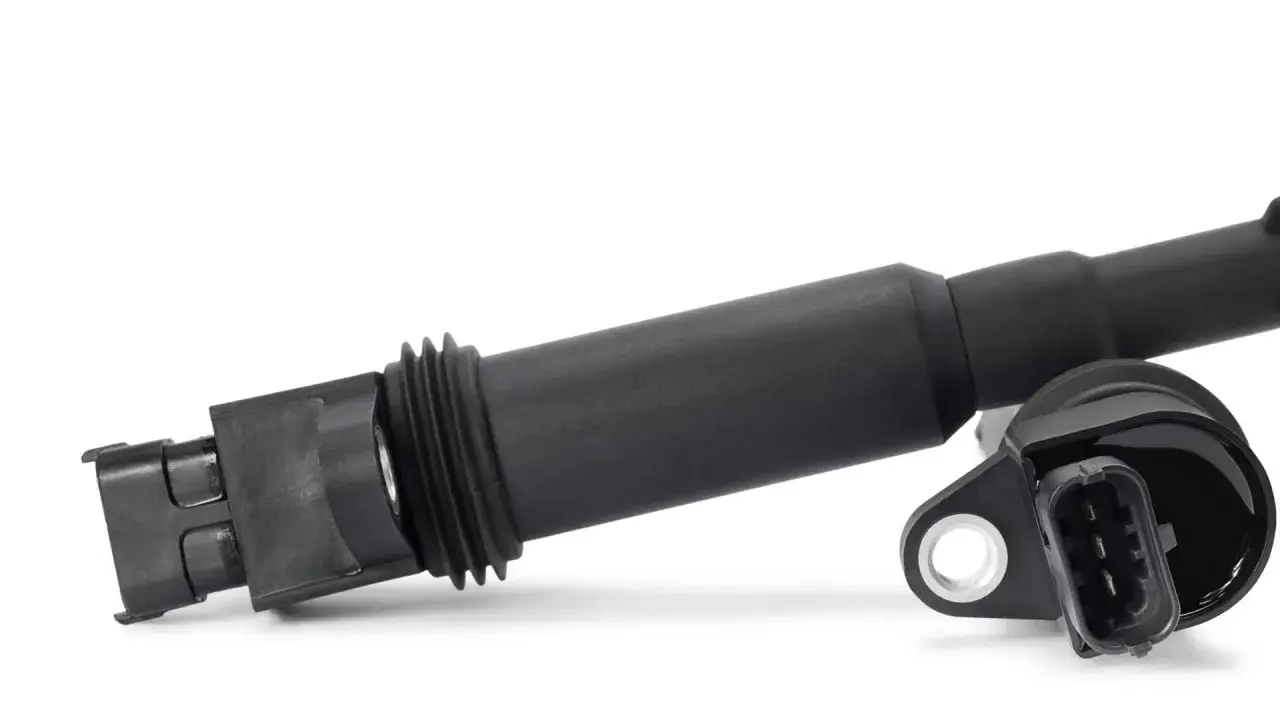

W starszych autach jedna cewka współpracowała z rozdzielaczem zapłonu i obsługiwała wszystkie cylindry. Później pojawiły się zestawy cewek, w których jeden element obsługiwał parę cylindrów. Obecnie bardzo często stosuje się układ coil-on-plug, czyli osobną cewkę umieszczoną bezpośrednio nad każdą świecą.
| Rozwiązanie | Jak pracuje | Co ma znaczenie dla kierowcy |
|---|---|---|
| Jedna cewka i rozdzielacz | Rozdzielacz kieruje wysokie napięcie do kolejnych świec. | Więcej elementów mechanicznych i większe ryzyko zużycia. |
| Zespół cewek | Moduł obsługuje kilka cylindrów. | Awaria może dotknąć jednocześnie więcej niż jeden cylinder. |
| Cewka na świecy | Każdy cylinder ma własne źródło wysokiego napięcia. | Diagnoza jest prostsza, a przewody wysokiego napięcia często nie są potrzebne. |
W silniku Diesla klasyczna cewka zapłonowa nie jest potrzebna, ponieważ zapłon następuje wskutek sprężenia i wzrostu temperatury powietrza. Nie należy mylić jej z przekaźnikiem świec żarowych ani samymi świecami żarowymi. W samochodach elektrycznych cewki zapłonowe również nie występują, bo nie ma tam spalania mieszanki w cylindrach.
Gdzie jeszcze spotkasz cewki w aucie
Układ zapłonowy jest najbardziej rozpoznawalnym przykładem, ale na nim rola cewki się nie kończy. W samochodzie może ona filtrować zasilanie, sterować ruchem elementu mechanicznego albo uczestniczyć w pomiarze i przesyłaniu sygnału. Ja szczególnie często zwracam uwagę na te zastosowania podczas szukania źródła zakłóceń elektrycznych.
Filtry i stabilizacja zasilania
Dławik, czyli cewka używana głównie do tłumienia składowej zmiennej, ogranicza zakłócenia pochodzące od alternatora, przetwornic i silników elektrycznych. Takie elementy występują między innymi w modułach sterujących, systemach audio oraz układach ładowania. Ich zadaniem jest przepuszczenie potrzebnego prądu i ograniczenie niepożądanych impulsów.
Przekaźniki i elektrozawory
Po podaniu napięcia cewka w przekaźniku wytwarza pole magnetyczne, które przyciąga ruchomy styk. Dzięki temu niewielki prąd sterujący może włączać obwód o znacznie większym obciążeniu, na przykład wentylator, pompę paliwa lub rozrusznik. Podobny mechanizm działa w elektrozaworach, które sterują przepływem paliwa, powietrza albo oleju.
Czujniki i komunikacja
Niektóre czujniki indukcyjne wykorzystują zmianę pola magnetycznego do wykrywania obrotów lub obecności metalowego elementu. Cewki występują też w antenach, systemach immobilizera oraz układach RFID. W tym przypadku nie służą do wytworzenia iskry, lecz do przekazywania lub wykrywania energii i informacji.
Silniki elektryczne i alternator
Uzwojenia silników, alternatorów i sprężarek klimatyzacji tworzą pola magnetyczne, które umożliwiają zamianę energii elektrycznej na mechaniczną lub odwrotnie. Nie każdą taką część nazywa się potocznie cewką, ale zasada elektromagnetyczna pozostaje ta sama. W hybrydach i autach elektrycznych podobne uzwojenia są podstawą pracy napędu.
Jak rozpoznać awarię cewki zapłonowej
Uszkodzona cewka może dawać objawy podobne do wielu innych usterek. Najczęściej pojawia się wypadanie zapłonu, nierówna praca na biegu jałowym, szarpanie przy przyspieszaniu i wyraźny spadek mocy. Silnik może także dłużej uruchamiać się po rozgrzaniu, a kontrolka awarii silnika może zapalić się na stałe lub zacząć migać.
W samochodzie z instalacją LPG problem bywa bardziej odczuwalny podczas jazdy na gazie. Wyższe wymagania układu zapłonowego sprawiają, że zużyta świeca, zbyt duża przerwa między elektrodami albo słaba cewka szybciej ujawniają swoją słabość. Nie oznacza to jednak, że każda usterka występująca na LPG pochodzi z cewki.
Do typowych przyczyn problemów należą także zużyte świece, uszkodzone przewody wysokiego napięcia, wilgoć w złączu, słaba masa, przerwy w zasilaniu oraz usterki wtryskiwacza. Błąd zapłonu oznaczony kodem z grupy P0300-P030x wskazuje na wypadanie zapłonu, ale sam w sobie nie mówi jeszcze, który element trzeba wymienić.
Przeczytaj również: Maglownica - Co to jest, objawy awarii i kiedy warto ją regenerować?
Co można sprawdzić bez zgadywania
- Odczytać kody usterek i sprawdzić, którego cylindra dotyczą.
- Obejrzeć wtyczkę, obudowę cewki oraz ślady oleju lub wilgoci w gnieździe świecy.
- W układzie z osobnymi cewkami zamienić podejrzany element miejscami z innym cylindrem.
- Sprawdzić, czy błąd przeniósł się razem z cewką.
- W razie wątpliwości wykonać pomiar oscyloskopem lub zlecić diagnostykę warsztatowi.
Test zamiany jest prosty i często bardzo pomocny, ale nie zawsze rozstrzyga sprawę. Usterka może występować tylko przy wysokiej temperaturze albo pod obciążeniem, gdy cewka musi wytworzyć wyższe napięcie. Dlatego prawidłowa rezystancja zmierzona multimetrem nie gwarantuje sprawności.
Jak bezpiecznie sprawdzić i wymienić cewkę
Układ zapłonowy generuje napięcie niebezpieczne dla człowieka. Nie zdejmuję przewodów ani cewek przy pracującym silniku i nie polecam sprawdzania iskry przez przypadkowe przykładanie przewodu do masy. Przed pracą trzeba wyłączyć zapłon, odczekać chwilę i postępować zgodnie z instrukcją dla konkretnego modelu.
Przy wymianie najważniejsze jest dobranie części po numerze VIN, kodzie silnika albo numerze katalogowym. Sam wygląd cewki nie wystarcza, ponieważ podobne elementy mogą mieć inne parametry elektryczne, sposób sterowania lub inne położenie złącza.
Jeżeli cewka znajduje się bezpośrednio nad świecą, wymiana zwykle polega na odłączeniu wtyczki, odkręceniu mocowania i wyjęciu elementu. Czas pracy może wynosić od kilkunastu minut do ponad godziny, gdy dostęp jest utrudniony przez kolektor dolotowy lub inne podzespoły. Po montażu trzeba skasować błędy i sprawdzić pracę silnika podczas jazdy.
Nie wymieniałbym wszystkich cewek automatycznie tylko dlatego, że jedna uległa awarii. Taki ruch ma sens głównie wtedy, gdy producent przewidział wspólny moduł, pozostałe elementy mają podobny przebieg i wykazują oznaki zużycia. Często rozsądniejszym wydatkiem jest wymiana uszkodzonej cewki oraz kompletu zużytych świec.
Co zapamiętać przed zakupem cewki do auta
Cewka nie jest uniwersalnym wzmacniaczem prądu. Jej działanie zależy od liczby zwojów, rdzenia, częstotliwości pracy, temperatury i sposobu sterowania. W układzie zapłonowym odpowiada za impuls wysokiego napięcia, a w elektronice może filtrować zasilanie, magazynować energię lub współpracować z innymi elementami.
Najrozsądniejsza diagnoza zaczyna się od objawów, kodów błędów i kontroli całego układu zapłonowego. Wymiana na chybił trafił bywa droższa niż pomiar, a także może ukryć problem z instalacją, świecami albo zasilaniem. Jeśli po zamianie cewki błąd pozostaje na tym samym cylindrze, trzeba szukać dalej, zamiast kupować kolejną część.
Krótko mówiąc, cewka wykorzystuje pole magnetyczne do sterowania energią elektryczną. W samochodzie najczęściej kojarzymy ją z wytwarzaniem iskry w silniku benzynowym, ale równie ważne są jej role w filtrach, przekaźnikach, elektrozaworach, czujnikach i napędach elektrycznych.
