Awaria radia, świateł albo instalacji gazowej często zaczyna się od małego elementu w skrzynce bezpieczników. W tym artykule porządkuję rodzaje bezpieczników samochodowych, wyjaśniam różnice między formatami, oznaczeniami i zastosowaniami oraz pokazuję, jak bezpiecznie dobrać zamiennik w aucie benzynowym, z LPG lub CNG.
Najważniejsze informacje o bezpiecznikach w samochodzie
- Mini, standard, Micro2 i Maxi to najczęściej spotykane bezpieczniki płytkowe.
- Amperaż musi być identyczny z wartością przewidzianą przez producenta pojazdu.
- Kolor pomaga rozpoznać wartość, ale zawsze należy sprawdzić również nadruk na obudowie.
- Bezpiecznik LPG lub CNG zwykle znajduje się blisko sterownika instalacji gazowej.
- Ponowne przepalenie wkładu oznacza najczęściej zwarcie albo przeciążenie, a nie wadliwy bezpiecznik.
Jak rozpoznać rodzaje bezpieczników samochodowych
Bezpiecznik jest prostym zabezpieczeniem obwodu. Gdy prąd przekroczy bezpieczny poziom, jego element topikowy przerywa obwód i odcina zasilanie, zanim przegrzeją się przewody albo uszkodzi odbiornik. Dla kierowcy oznacza to utratę działania konkretnego układu, ale często chroni instalację przed znacznie droższą awarią.

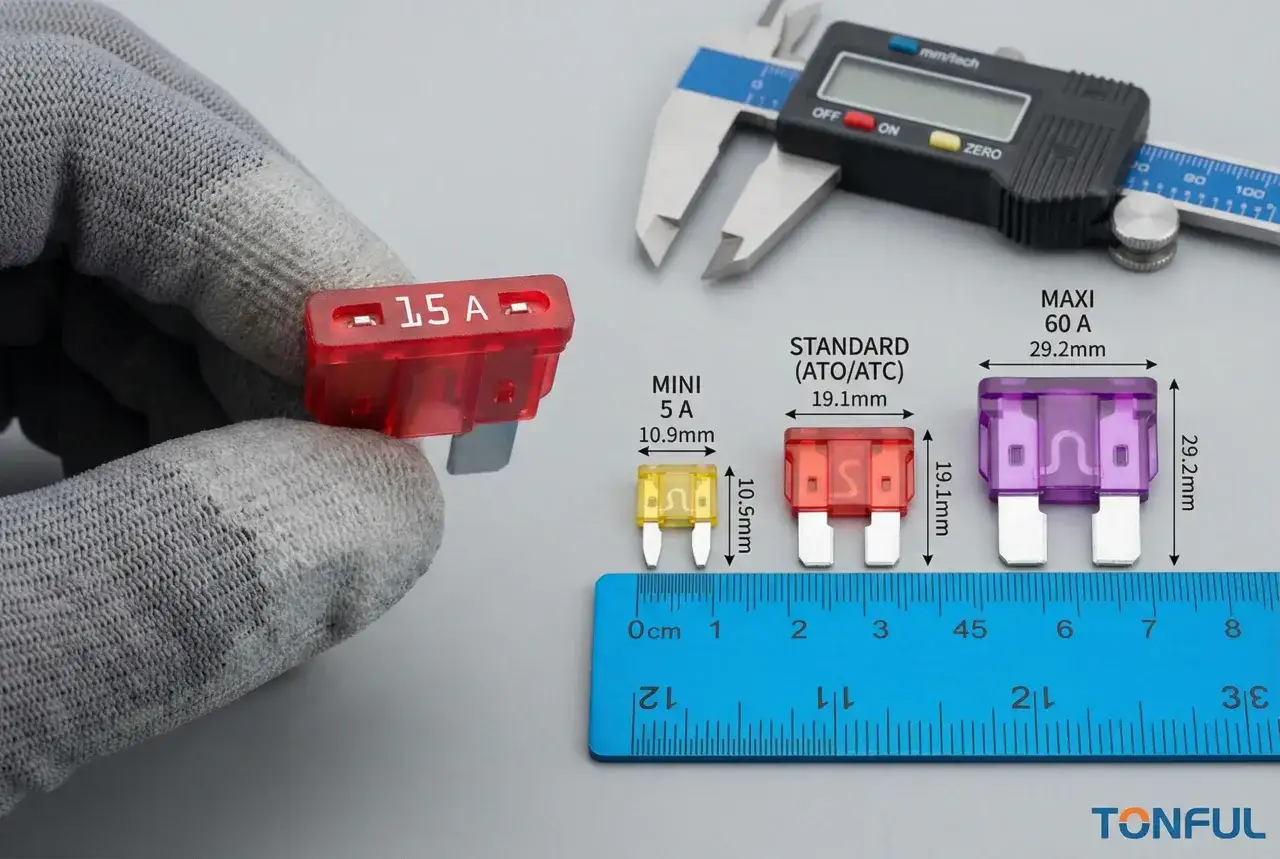

Najpraktyczniejszy podział opiera się na rozmiarze i sposobie montażu. W samochodach osobowych dominują bezpieczniki płytkowe typu blade, czyli niewielkie wkłady z dwoma metalowymi nóżkami. W starszych pojazdach można jeszcze spotkać bezpieczniki szklane lub ceramiczne, a pod maską coraz częściej występują większe wkłady kasetowe i przykręcane.
| Typ | Typowy zakres | Najczęstsze zastosowanie |
|---|---|---|
| Micro2, Micro3 | około 2-30 A | nowoczesne, małe obwody i moduły |
| Mini | około 2-30 A | oświetlenie, sterowniki, akcesoria |
| Standard ATO/ATC | około 1-40 A | skrzynki bezpieczników w wielu autach osobowych |
| Maxi | około 20-100 A | duże obciążenia pod maską |
| JCASE, MIDI, MEGA | od kilkudziesięciu do kilkuset amperów | główne przewody zasilające i rozdział energii |
Podane zakresy są orientacyjne, bo konkretne serie mogą mieć inne wartości. Nie zakładam więc, że każdy czerwony wkład pasuje do każdego gniazda. Format, amperaż i napięcie znamionowe muszą odpowiadać oryginałowi oraz dokumentacji samochodu.
Bezpieczniki płytkowe różnią się bardziej, niż wygląda na pierwszy rzut oka
Standard ATO i ATC
Klasyczny bezpiecznik standardowy ma stosunkowo szeroką obudowę i występuje zwykle w wersjach od kilku do 40 A. Spotyka się go w wielu samochodach produkowanych od lat 90., a także w dodatkowych skrzynkach montowanych przez instalatorów akcesoriów. Chroni między innymi radio, gniazdo 12 V, wentylator kabiny czy wybrane obwody oświetlenia.
Odmiany ATO i ATC są do siebie podobne wizualnie, lecz mogą różnić się konstrukcją obudowy. Dla użytkownika najważniejsze jest to, aby wkład miał ten sam kształt nóżek i wysokość co element wyjęty z auta. Sam kolor nie wystarczy do prawidłowego dopasowania.
Mini i Mini low profile
Bezpieczniki Mini są węższe od standardowych i pozwalają umieścić więcej obwodów na małej powierzchni. Występują często w autach osobowych, dostawczych i motocyklach. Wersja low profile ma obniżoną obudowę, dlatego nie można zastąpić jej zwykłym Mini tylko dlatego, że nóżki wydają się pasować.
W praktyce kierowcy najczęściej mylą Mini z Micro2. Różnica jest widoczna po szerokości i układzie obudowy, ale najlepiej porównać wkład bezpośrednio z zapasowym elementem albo oznaczeniem na pokrywie skrzynki. Zbyt luźne połączenie może powodować grzanie styku, a wciskanie niewłaściwego typu może uszkodzić gniazdo.
Przeczytaj również: LPG czy CNG - Która instalacja gazowa opłaca się najbardziej?
Micro2 i Micro3
Micro2 to bardzo mała wersja bezpiecznika płytkowego, stosowana w nowoczesnych instalacjach, gdzie liczy się każdy centymetr. Micro3 ma trzy wyprowadzenia i może zabezpieczać kilka niezależnych obwodów w jednym korpusie. Ten drugi typ jest mniej uniwersalny i wymaga dokładnego dopasowania do konkretnej skrzynki.
Mały rozmiar nie oznacza mniejszego znaczenia. Takie wkłady mogą chronić moduły sterujące, czujniki i elektronikę nadwozia, więc ich wymiana na przypadkowy zamiennik jest szczególnie ryzykowna. Jeżeli nie potrafię pewnie rozpoznać formatu, sprawdzam oznaczenie na pokrywie lub korzystam ze schematu pojazdu.
Maxi, JCASE i bezpieczniki przykręcane pracują przy dużych obciążeniach
Małe wkłady płytkowe zabezpieczają pojedyncze odbiorniki, natomiast większe bezpieczniki chronią odcinki instalacji, przez które płynie znacznie wyższy prąd. Dotyczy to między innymi zasilania skrzynki pod maską, wentylatora chłodnicy, układu ABS, elektrycznego wspomagania lub dodatkowego wyposażenia.
Maxi ma większą obudowę i grubsze wyprowadzenia niż standardowe bezpieczniki. Zwykle montuje się go w komorze silnika, gdzie musi wytrzymać wyższą temperaturę i większe obciążenie. Wkłady JCASE są kompaktowe, ale również przeznaczone do mocniejszych obwodów.
W pojazdach użytkowych, kamperach i rozbudowanych instalacjach audio można spotkać bezpieczniki MIDI, MEGA, ANL albo bolt-down. Te ostatnie są przykręcane do szyny lub gniazda, dlatego ich wymiana wymaga większej ostrożności i często odłączenia akumulatora zgodnie z procedurą producenta.
Nie należy oceniać ich wyłącznie po wartości amperowej. Liczy się również zdolność bezpiecznika do przerwania zwarcia, temperatura pracy oraz sposób połączenia z przewodem. Właśnie dlatego drut, folia aluminiowa albo przypadkowa śruba nie są zamiennikami bezpiecznika, nawet jeśli samochód po takim zabiegu chwilowo działa.
Szklane i ceramiczne wkłady w starszych samochodach
W autach wyprodukowanych przed upowszechnieniem bezpieczników płytkowych można znaleźć wkłady cylindryczne. Szklane, na przykład typu AGC lub AGA, pozwalają zobaczyć przepalony drucik. Ceramiczne są odporniejsze mechanicznie i termicznie, ale awarię nie zawsze da się ocenić bez pomiaru.
Takie zabezpieczenia spotykam także w starszych akcesoriach, radioodbiornikach i dodatkowych instalacjach. Ich średnica i długość mają znaczenie, ponieważ podobnie wyglądające wkłady mogą mieć inne parametry. Nie wolno też zakładać, że bezpiecznik szklany o tej samej wartości będzie odpowiedni w gnieździe przeznaczonym dla bezpiecznika płytkowego.
W klasyku warto mieć kilka zapasowych wkładów, ale przede wszystkim trzeba znać schemat skrzynki. Jeżeli element przepala się ponownie po kilku minutach, problemem może być przetarty przewód, wilgoć w oprawce albo uszkodzony odbiornik. Wymiana kolejnych wkładów bez diagnozy tylko odwleka usterkę.
Jak czytać kolory, amperaż i napięcie
Najczęściej stosowane kolory są dość powtarzalne. Czerwony oznacza zwykle 10 A, niebieski 15 A, żółty 20 A, przezroczysty lub biały 25 A, zielony 30 A, a pomarańczowy 40 A. Brązowy często oznacza 7,5 A, natomiast jasnobrązowy lub beżowy 5 A.
To wygodny system orientacyjny, ale nie traktuję go jako jedynego źródła informacji. Producenci mogą stosować odmienne standardy dla określonych serii, a w większych bezpiecznikach kolor może odpowiadać innej wartości niż w wersji Mini. Nadruk „15”, „20” albo „30” na obudowie jest ważniejszy niż sam kolor.
Napięcie znamionowe również ma znaczenie. W większości samochodów osobowych spotyka się instalację 12 V, a w ciężarówkach i części maszyn 24 V. Bezpiecznik musi mieć napięcie dopuszczalne co najmniej takie jak instalacja, lecz nie oznacza to, że każdy wkład 32 V można bez sprawdzenia zastosować w dowolnym obwodzie.
Przy doborze sprawdzam cztery rzeczy:
- format, na przykład Mini, Standard, Micro2 lub Maxi,
- wartość prądu wyrażoną w amperach,
- napięcie znamionowe, zwykle 12 V albo 24 V,
- charakterystykę działania, czyli szybką lub zwłoczną, jeśli przewiduje ją producent.
Najczęstszy błąd polega na założeniu mocniejszego wkładu, bo poprzedni przepalił się „bez powodu”. Bezpiecznik 20 A zamiast 15 A może pozwolić na przepływ prądu, który przegrzeje przewód, zanim zabezpieczenie zadziała. Wyższy amperaż nie naprawia usterki, tylko może zwiększyć jej skutki.
Bezpieczniki w instalacji LPG i CNG wymagają szczególnej ostrożności
Instalacja gazowa ma własne obwody elektryczne, choć korzysta z fabrycznej instalacji samochodu. Bezpiecznik może chronić sterownik gazowy, wiązkę zasilającą, elektrozawory, listwę wtryskiwaczy, przełącznik rodzaju paliwa albo dodatkowe moduły, takie jak emulator czy układ kontroli ciśnienia.
W systemach LPG dodatkowy bezpiecznik często znajduje się w pobliżu sterownika instalacji, a nie w fabrycznej skrzynce auta. W instalacjach CNG zasada jest podobna. Sam fakt używania sprężonego gazu nie wymusza jednego, uniwersalnego typu wkładu, ponieważ format i amperaż zależą od producenta oraz konkretnego zestawu.
Nie podam jednej wartości, która pasowałaby do każdej instalacji LPG lub CNG. Różne sterowniki, długości przewodów i sposoby zasilania wymagają odmiennych zabezpieczeń. Właściwy parametr powinien wynikać z oznaczenia na oprawce, dokumentacji systemu albo schematu przygotowanego przez instalatora.
Jeśli auto jedzie na benzynie, ale nie przełącza się na gaz, bezpiecznik instalacji gazowej jest jednym z pierwszych punktów do sprawdzenia. Trzeba jednak pamiętać, że podobny objaw powodują też brak odpowiedniej temperatury reduktora, błąd ciśnienia, uszkodzony elektrozawór lub problem z zasilaniem sterownika.
Przy instalacji gazowej stosuję prostą zasadę. Wyłączam zapłon, wymieniam wkład wyłącznie na identyczny pod względem typu i amperażu, a jeśli przepala się ponownie, przerywam próby. Przy elementach związanych z elektrozaworami, wiązką w komorze silnika i sterownikiem bezpieczniej skorzystać z autoryzowanego serwisu, zwłaszcza gdy wyczuwalny jest zapach gazu albo widać uszkodzenie przewodów.
Wymiana i diagnoza bezpiecznika bez zgadywania
Wymiana małego bezpiecznika zwykle nie jest skomplikowana, ale wymaga zachowania kolejności. Najpierw wyłączam zapłon i wszystkie odbiorniki, lokalizuję właściwą skrzynkę na podstawie instrukcji auta, a potem wyjmuję wkład szczypcami lub chwytakiem znajdującym się w pokrywie.
- Porównaj oznaczenie starego wkładu ze schematem samochodu.
- Sprawdź, czy pasek topikowy jest przerwany, ale nie ufaj wyłącznie oględzinom.
- W razie wątpliwości zmierz ciągłość multimetrem po wyjęciu bezpiecznika.
- Włóż nowy element tego samego typu i o tej samej wartości.
- Uruchom konkretny odbiornik i obserwuj, czy zabezpieczenie nie przepala się ponownie.
Sprawny bezpiecznik ma ciągłość elektryczną, a przepalony nie. W samochodzie z wieloma modułami nie warto mierzyć go „na miejscu” bez wiedzy, czy obwód jest odłączony, ponieważ wynik może być mylący. Pomiar wykonuje się po wyjęciu wkładu i przy wyłączonym zasilaniu badanego obwodu.
Jeśli nowy bezpiecznik natychmiast się przepala, podejrzewam zwarcie. Gdy działa przez kilka minut, a potem usterka wraca, przyczyną może być przeciążenie urządzenia, przewód uszkadzany dopiero podczas jazdy, wilgoć albo rosnąca temperatura styku.
Do typowych błędów należą również zamiana bezpieczników miejscami bez sprawdzenia schematu, montaż wkładu o innej wysokości oraz użycie przejściówki „na szybko” przy dodatkowym wyposażeniu. W przypadku radia, kamery, lodówki turystycznej czy przetwornicy lepiej zastosować osobny obwód z bezpiecznikiem umieszczonym blisko źródła zasilania, zamiast obciążać przypadkowe gniazdo fabryczne.
Dobry bezpiecznik zaczyna się od właściwego dopasowania
Najważniejsza informacja nie brzmi „kup Mini” albo „wybierz niebieski”. Najpierw trzeba ustalić, jaki format przewidziano dla danego gniazda i jaki prąd ma chronić. Dopiero potem wybieram produkt dobrej jakości, z czytelnym oznaczeniem i parametrami zgodnymi z instalacją.
W samochodzie warto wozić niewielki zestaw zapasowych wkładów, najlepiej w formatach używanych przez konkretny model. Przy LPG lub CNG przydatny jest także zapas dokładnie takiego bezpiecznika, jaki zastosował instalator. Nie mieszam elementów z różnych obwodów i nie wymieniam zabezpieczenia na mocniejsze tylko po to, aby uniknąć kolejnej awarii.
Bezpiecznik jest tani, ale informacja, którą przekazuje jego przepalenie, może być bardzo cenna. Jeśli po prawidłowej wymianie problem wraca, traktuję to jako sygnał do diagnozy przewodów, odbiornika lub instalacji gazowej, a nie jako zachętę do dalszego eksperymentowania.
