Gdy po przekręceniu kluczyka słychać tylko pojedyncze kliknięcie albo silnik obraca się bardzo wolno, problem często tkwi w układzie rozruchowym. Budowa rozrusznika łączy prosty silnik prądu stałego z elektromagnesem i przekładnią, dlatego znajomość jego elementów ułatwia diagnozę usterek. Wyjaśniam, za co odpowiada każda część, jak przebiega rozruch oraz które objawy wskazują na zużycie konkretnego podzespołu.
Najważniejsze elementy decydują o szybkim rozruchu
- Rozrusznik zamienia energię akumulatora na moment obrotowy potrzebny do uruchomienia wału korbowego.
- Za zazębienie z kołem zamachowym odpowiadają elektromagnes, widełki i bendiks.
- Silnik elektryczny tworzą między innymi wirnik, komutator, szczotki oraz stojan.
- Typowy rozrusznik samochodu osobowego pracuje przy napięciu 12 V i może pobierać ponad 200 A.
- Wolne obracanie silnika nie zawsze oznacza awarię rozrusznika. Równie często winne są akumulator, przewody lub masa.

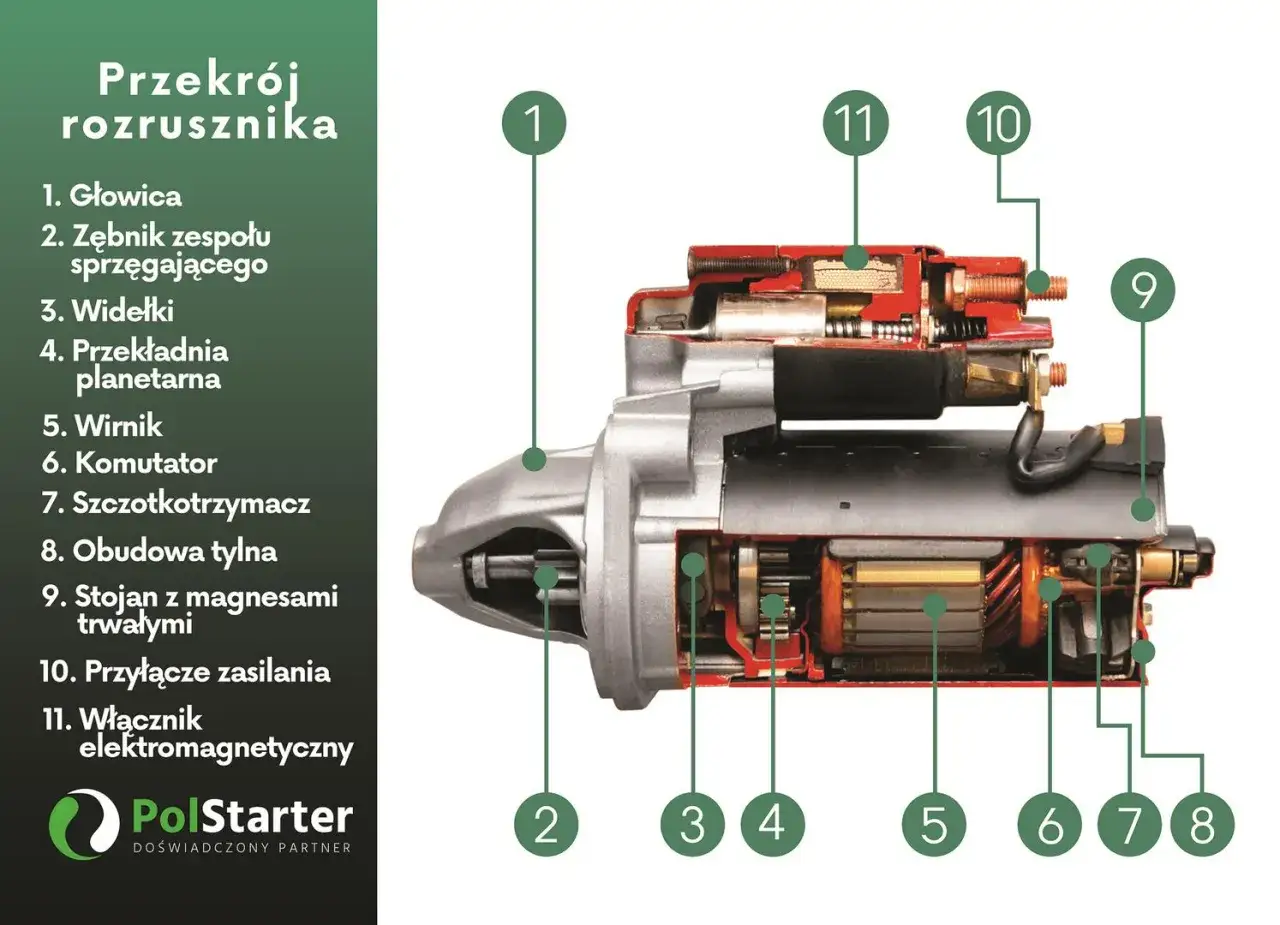

Jak wygląda budowa rozrusznika samochodowego
Rozrusznik jest niewielkim silnikiem elektrycznym o bardzo dużej chwilowej mocy. Jego zadanie polega na obróceniu wału korbowego z prędkością wystarczającą do rozpoczęcia spalania. W samochodzie osobowym najczęściej stosuje się instalację 12 V, natomiast ciężarówki i część maszyn korzystają z układów 24-woltowych.
Całość można podzielić na trzy współpracujące zespoły. Pierwszy to silnik elektryczny, drugi stanowi włącznik elektromagnetyczny, a trzeci obejmuje mechanizm przenoszący moment na koło zamachowe. Taki podział jest praktyczny, bo objaw usterki często od razu sugeruje, który z tych zespołów wymaga sprawdzenia.
| Zespół | Najważniejsze elementy | Rola podczas rozruchu |
|---|---|---|
| Silnik elektryczny | Stojan, wirnik, komutator, szczotki | Wytwarza moment obrotowy |
| Włącznik elektromagnetyczny | Cewki, rdzeń, styki mocy | Przesuwa zębnik i doprowadza duży prąd do silnika |
| Mechanizm sprzęgający | Bendiks, zębnik, widełki, sprzęgło jednokierunkowe | Łączy rozrusznik z wieńcem koła zamachowego |
| Obudowa i podparcie | Korpus, tuleje lub łożyska, pokrywy | Utrzymuje współosiowość i odprowadza część ciepła |
Niektóre konstrukcje mają dodatkowo przekładnię planetarną. Zmniejsza ona prędkość obrotową wirnika i zwiększa moment na zębniku, dzięki czemu rozrusznik może być lżejszy, a jednocześnie skuteczny przy zimnym silniku.
Silnik elektryczny odpowiada za główną siłę
W klasycznym rozwiązaniu prąd płynie przez uzwojenie stojana oraz wirnika. Pole magnetyczne tych elementów oddziałuje na siebie i wprawia wirnik w ruch. W starszych rozrusznikach stojan tworzą uzwojenia wzbudzenia, a w nowszych często stosuje się magnesy trwałe, które upraszczają konstrukcję i ograniczają masę.
Stojan i obudowa
Stojan znajduje się w cylindrycznej części korpusu. Jego nabiegunniki kierują pole magnetyczne do wirnika, a obudowa zapewnia mechaniczną sztywność całego urządzenia. W praktyce nawet sprawny elektrycznie rozrusznik może działać źle, gdy skorodowane połączenie z silnikiem pogarsza przewodzenie masy.
Wirnik i komutator
Wirnik, nazywany też twornikiem, składa się z wałka, pakietu blach, uzwojenia oraz komutatora. Komutator przełącza kierunek przepływu prądu w kolejnych zwojach, aby moment obrotowy utrzymywał się w tym samym kierunku. Jego nadmierne wytarcie albo przypalenie powoduje nierówną pracę i może objawiać się tym, że rozrusznik raz działa, a raz milczy.
Szczotki i szczotkotrzymacz
Szczotki doprowadzają prąd do obracającego się komutatora. Są elementem eksploatacyjnym, ponieważ ścierają się podczas pracy i z czasem tracą docisk. Zużyte szczotki często dają objaw w postaci pojedynczego kliknięcia bez obracania silnika albo chwilowej poprawy po poruszeniu obudową, choć takie zachowanie nie jest wystarczającym dowodem i wymaga pomiaru.
Wałek wirnika obraca się w tulejach ślizgowych lub łożyskach. Luz promieniowy może przesunąć wirnik względem stojana, zwiększyć tarcie i doprowadzić do ocierania. Z mojego punktu widzenia ten element bywa niesłusznie pomijany podczas regeneracji, a wymiana samych szczotek nie naprawi rozrusznika z wyraźnie wyrobioną tuleją.
Elektromagnes i bendiks wykonują najtrudniejszą pracę
Włącznik elektromagnetyczny, często nazywany solenoidem, pełni dwie funkcje. Najpierw przesuwa zębnik w stronę wieńca koła zamachowego, a potem zwiera styki, które doprowadzają do silnika prąd o bardzo dużym natężeniu. W środku znajdują się zwykle uzwojenie przyciągające i podtrzymujące, ruchomy rdzeń, sprężyna oraz styki mocy.
Rdzeń elektromagnesu porusza dźwignią, a ta przesuwa zespół sprzęgający po wałku. Dopiero gdy zębnik znajdzie się w odpowiednim położeniu, styki główne zamykają obwód silnika. Takie rozwiązanie ogranicza ryzyko włączenia silnika elektrycznego bez prawidłowego zazębienia.
Przeczytaj również: Rezystor dmuchawy Citroën C4 - Gdzie go szukać i jak wymienić?
Bendiks nie jest tylko małym kółkiem zębatym
Potoczna nazwa bendiks obejmuje zespół zębnika oraz sprzęgła jednokierunkowego. Zębnik zazębia się z wieńcem zębatym koła zamachowego, natomiast sprzęgło pozwala przekazywać moment tylko w stronę potrzebną do uruchomienia silnika. Gdy jednostka spalinowa już pracuje, wał korbowy obracałby rozrusznik znacznie szybciej niż przewidziano, dlatego sprzęgło odcina przenoszenie napędu zwrotnego.
Zużyty zębnik może ślizgać się po wieńcu albo wydawać charakterystyczne zgrzyty. Jeżeli słychać szybkie wirowanie silnika elektrycznego, ale wał korbowy się nie obraca, podejrzenie pada właśnie na bendiks, jego sprężynę lub mechanizm przesuwu.
Jak przebiega rozruch od przekręcenia kluczyka
Proces trwa krótko, ale składa się z kilku wyraźnych etapów. W samochodach z przyciskiem start sygnał może przechodzić przez moduły elektroniczne, jednak sama praca rozrusznika pozostaje podobna.
- Po wydaniu polecenia rozruchu napięcie trafia do obwodu sterującego elektromagnesu.
- Rdzeń elektromagnesu zostaje przyciągnięty i przez widełki przesuwa zębnik w stronę koła zamachowego.
- Po osiągnięciu właściwego położenia styki mocy zamykają obwód dużego prądu.
- Silnik elektryczny obraca wirnik, a jego moment przechodzi przez wałek i zębnik na wieniec koła zamachowego.
- Po zwolnieniu kluczyka albo przycisku napięcie znika, sprężyna cofa rdzeń, a zębnik odsuwa się od wieńca.
Rozrusznik potrzebuje dużej energii tylko przez kilka sekund. W samochodzie osobowym prąd podczas rozruchu często mieści się orientacyjnie w przedziale 100-300 A, a w silnikach wysokoprężnych, zwłaszcza zimą, może być znacznie wyższy. Dlatego cienki przewód, luźna klema albo słaba masa potrafią dać dokładnie taki sam objaw jak uszkodzony silnik rozrusznika.
Ważną rolę odgrywa też wieniec zębaty. Jeśli uszkodzone zęby występują tylko w jednym fragmencie, silnik może nie uruchamiać się po zatrzymaniu wału w konkretnej pozycji. To sytuacja, w której wymiana bendiksa bez kontroli koła zamachowego nie przyniesie trwałej poprawy.
Różne konstrukcje mają inne zalety i ograniczenia
Najprostsze rozruszniki mają napęd bezpośredni. Wirnik przekazuje moment na zębnik bez dodatkowej przekładni, co oznacza mniej części, ale zwykle większą masę urządzenia. W wielu współczesnych autach spotyka się rozruszniki redukcyjne, w których przekładnia planetarna pozwala uzyskać większy moment przy mniejszym silniku.
| Typ konstrukcji | Mocna strona | Ograniczenie |
|---|---|---|
| Napęd bezpośredni | Prosta budowa i łatwiejsza regeneracja | Większa masa oraz wyższe zapotrzebowanie na miejsce |
| Rozrusznik z przekładnią | Duży moment i mniejsze wymiary | Więcej elementów, które mogą się zużyć |
| Stojan z uzwojeniem | Duża odporność w ciężkich warunkach | Większa masa i bardziej rozbudowana konstrukcja |
| Stojan z magnesami trwałymi | Niska masa i prosta część wzbudzenia | Wrażliwość magnesów na przegrzanie i uszkodzenia mechaniczne |
Nie każdy rozrusznik o tej samej mocy pasuje do danego samochodu. Liczą się między innymi liczba zębów zębnika, kierunek obrotów, sposób mocowania, położenie przyłącza oraz charakterystyka prądowa. Przy zakupie zamiennika sprawdzam przede wszystkim numer katalogowy i zgodność z konkretnym silnikiem, a nie samą moc podaną w ogłoszeniu.
Objawy usterek pomagają zawęzić diagnozę
Najrozsądniej zacząć od zasilania, a dopiero później demontować rozrusznik. Akumulator może mieć poprawne napięcie spoczynkowe, ale pod obciążeniem gwałtownie tracić napięcie. Równie istotny jest przewód masowy między akumulatorem, nadwoziem i silnikiem.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Pojedyncze kliknięcie | Słaby akumulator, styki elektromagnesu, przewody | Napięcie pod obciążeniem i spadki napięcia |
| Seria szybkich kliknięć | Za niskie napięcie zasilania | Akumulator, klemy i przewód masowy |
| Silnik elektryczny kręci, ale wał stoi | Ślizgający się bendiks lub uszkodzony wieniec | Zębnik i koło zamachowe |
| Powolne obracanie | Rozładowany akumulator, duży opór silnika, szczotki lub tuleje | Prąd rozruchowy, przewody i stan mechaniczny |
| Zgrzyt przy uruchamianiu | Niepełne zazębienie albo zużyte zęby | Mechanizm przesuwu, bendiks i wieniec |
Podczas diagnostyki przydaje się pomiar spadku napięcia na przewodzie dodatnim i masowym w trakcie kręcenia. Jeśli na połączeniu pojawia się wyraźny spadek, problem leży w kablu, zacisku albo punkcie masowym, nawet gdy sam rozrusznik jest sprawny. Wymiana części na chybił trafił często tylko podnosi koszt naprawy.
Przed demontażem trzeba odłączyć ujemną klemę akumulatora, ponieważ przewód zasilający rozrusznik jest połączony bezpośrednio z biegunem dodatnim. Przy regeneracji ocenia się szczotki, komutator, tuleje, styki elektromagnesu, zębnik i przekładnię. Koszt naprawy zależy od modelu oraz zakresu prac, ale regeneracja ma sens tylko wtedy, gdy korpus i wirnik nie są poważnie uszkodzone.
Co zapamiętać przed wymianą całego podzespołu
Rozrusznik jest układem, w którym elektryka i mechanika muszą działać jednocześnie. Kliknięcie nie zawsze oznacza awarię elektromagnesu, a wolne kręcenie nie zawsze wskazuje na zużyte szczotki. Najpierw sprawdziłbym akumulator, klemy, przewód masowy i spadki napięcia, dopiero potem sam podzespół.
Jeżeli konieczna jest wymiana, trzeba dobrać element po numerze katalogowym i parametrach konkretnego auta. Dobrze zregenerowany oryginalny rozrusznik bywa rozsądniejszym wyborem niż najtańszy zamiennik, szczególnie w samochodzie z silnikiem Diesla, instalacją start-stop albo dużą liczbą odbiorników.
Najważniejsze jest zrozumienie zależności między elektromagnesem, silnikiem elektrycznym i bendiksem. Gdy jeden z tych elementów nie wykonuje swojej pracy, rozruch staje się głośny, powolny albo całkowicie niemożliwy.
